在金屬焊接領域，針對異形件的焊接需求，海瑞拓高頻焊接技術通過定制化感應線圈設計，結合無明火作業優勢，為銅板與螺絲等復雜結構件的焊接提供了高效安全的解決方案。

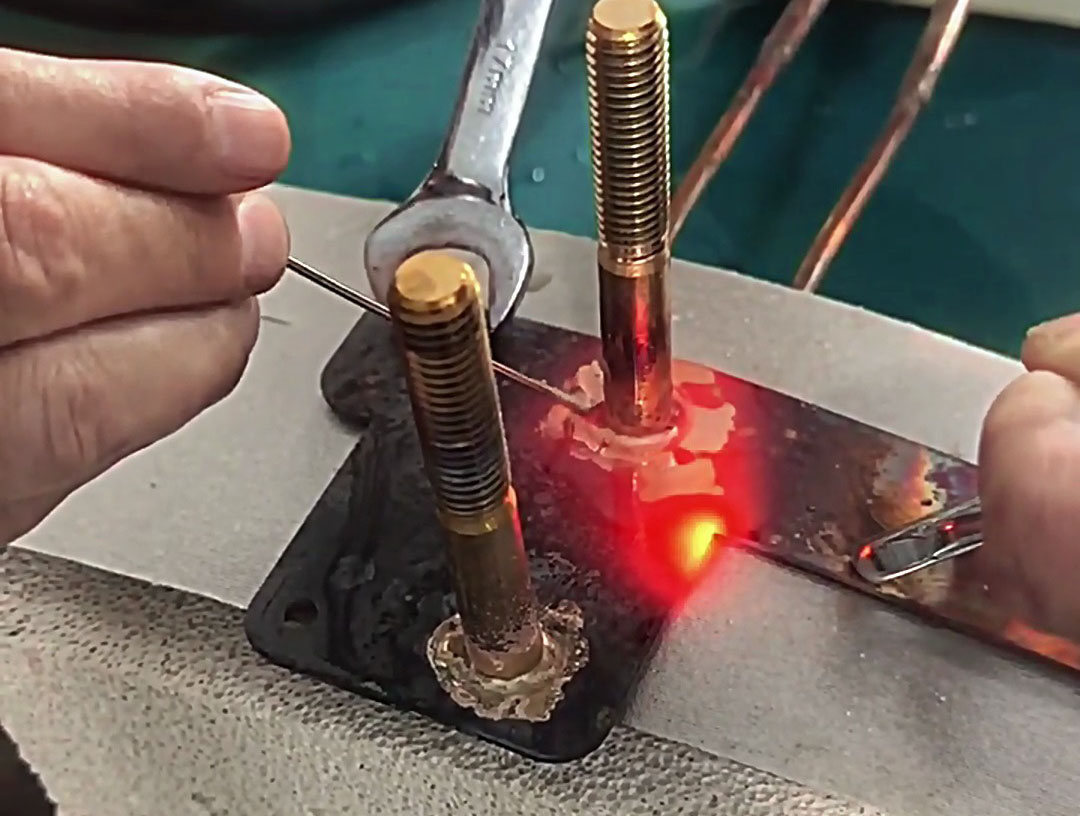

銅板與螺絲的幾何形狀差異顯著（如銅板為平面薄板、螺絲為帶螺紋的柱體），傳統焊接方式難以精準控制加熱區域。海瑞拓技術團隊根據工件具體尺寸（如銅板厚度 1-5mm、螺絲直徑 M3-M12）與結構特征，設計專屬感應線圈：
- 多段式線圈結構：針對銅板與螺絲的焊接界面，線圈分為平面感應段與柱面感應段，平面段采用扁平式繞法（寬度匹配銅板焊接區域），柱面段采用中空式結構（內徑大于螺絲外徑 0.5-1mm），確保電磁場均勻覆蓋焊接接觸面。
- 柔性材料適配：對于曲面銅板或異形螺絲，采用可彎曲的柔性感應線圈（如銅質軟管繞制），通過手動塑形緊貼工件表面，實現非規則曲面的感應加熱，解決傳統剛性線圈難以貼合的問題。
高頻焊接通過電磁感應生熱，無需可燃?xì)怏w或電弧，焊接過程無明火、無火花飛濺。某電子元件廠在焊接銅板與微型螺絲（直徑 M2）時，傳統烙鐵焊接因靜電火花曾引發 3 起小規?；鹎?，而采用高頻焊接后，徹底消除了明火隱患，尤其適合易燃易爆環境（如鋰電池組件焊接）。
感應加熱速度可達每秒升溫 50-200℃，以焊接 3mm 厚銅板與 M6 螺絲為例，高頻焊接僅需 2-4 秒即可使接觸面溫度達到焊料熔點（如銀基焊料 960℃），而傳統火焰焊接需 20-30 秒。某五金制品廠引入該技術后，單條生產線日產能從 800 件提升至 5000 件，同時焊接能耗降低 40%（單位產品耗電從 0.5Wh 降至 0.3Wh）。
通過 PLC 控制系統實時調節高頻電源功率（如 1-20kW 連續可調），結合紅外測溫反饋（精度 ±2℃），可將焊接熱影響區控制在 1-3mm 范圍內。在某汽車線束銅板端子焊接中，高頻焊接使螺絲周邊塑料護套的溫升≤10℃（傳統焊接溫升＞50℃），避免了塑料融化變形，同時焊點拉脫力穩定在 80-100N（傳統工藝波動 ±20N），一致性提升 90%。
高頻電流（頻率 20-400kHz）通過感應線圈時，產生交變磁場穿透工件表面，在銅板與螺絲的導電材料中激發渦流。渦流能量轉化為熱能，遵循 “集膚效應”（頻率越高，熱量越集中于表面），因此可快速加熱接觸面而不影響工件內部結構。對于 M10 以上大尺寸螺絲，可通過降低頻率（如選用 20kHz）增加加熱深度，確保螺紋根部熔合良好。
| 行業 | 工件類型 | 焊接難點 | 高頻焊接解決方案 |
|---|
| 電子電器 | 銅板 - 微型螺絲（M2-M4） | 易受靜電干擾，塑料件易受熱 | 定制微型線圈，功率≤5kW，加熱時間 1-2 秒 |
| 汽車制造 | 電池連接板 - 螺栓（M8-M12） | 大電流導通要求，焊點需抗振動 | 多線圈陣列同步加熱，焊后進行超聲探傷 |
| 家具五金 | 銅板裝飾件 - 自攻螺絲 | 表面美觀要求高，避免焊痕 | 采用低功率脈沖加熱（功率 3-5kW，脈沖寬度 0.5 秒） |
| 維度 | 高頻焊接（定制線圈） | 傳統烙鐵 / 火焰焊接 |
|---|
| 加熱區域精度 | ±0.5mm | ±2-5mm |
| 焊接缺陷率 | ≤1% | 5%-10% |
| 操作人員要求 | 無需持證，培訓 1 小時即可 | 需熟練技工，培訓周期 1 周以上 |
| 環境適應性 | 可在粉塵、潮濕環境作業 | 需干燥通風環境 |
海瑞拓高頻焊接技術以 “定制化線圈設計 + 高頻感應加熱” 為核心，破解了異形件焊接的效率與質量難題。其無明火、極速加熱、精準控溫的特性，不僅滿足了現代制造業對安全與效率的雙重需求，更推動了金屬焊接工藝向智能化、柔性化方向升級，成為電子、汽車、五金等行業異形件焊接的優選方案。
|
